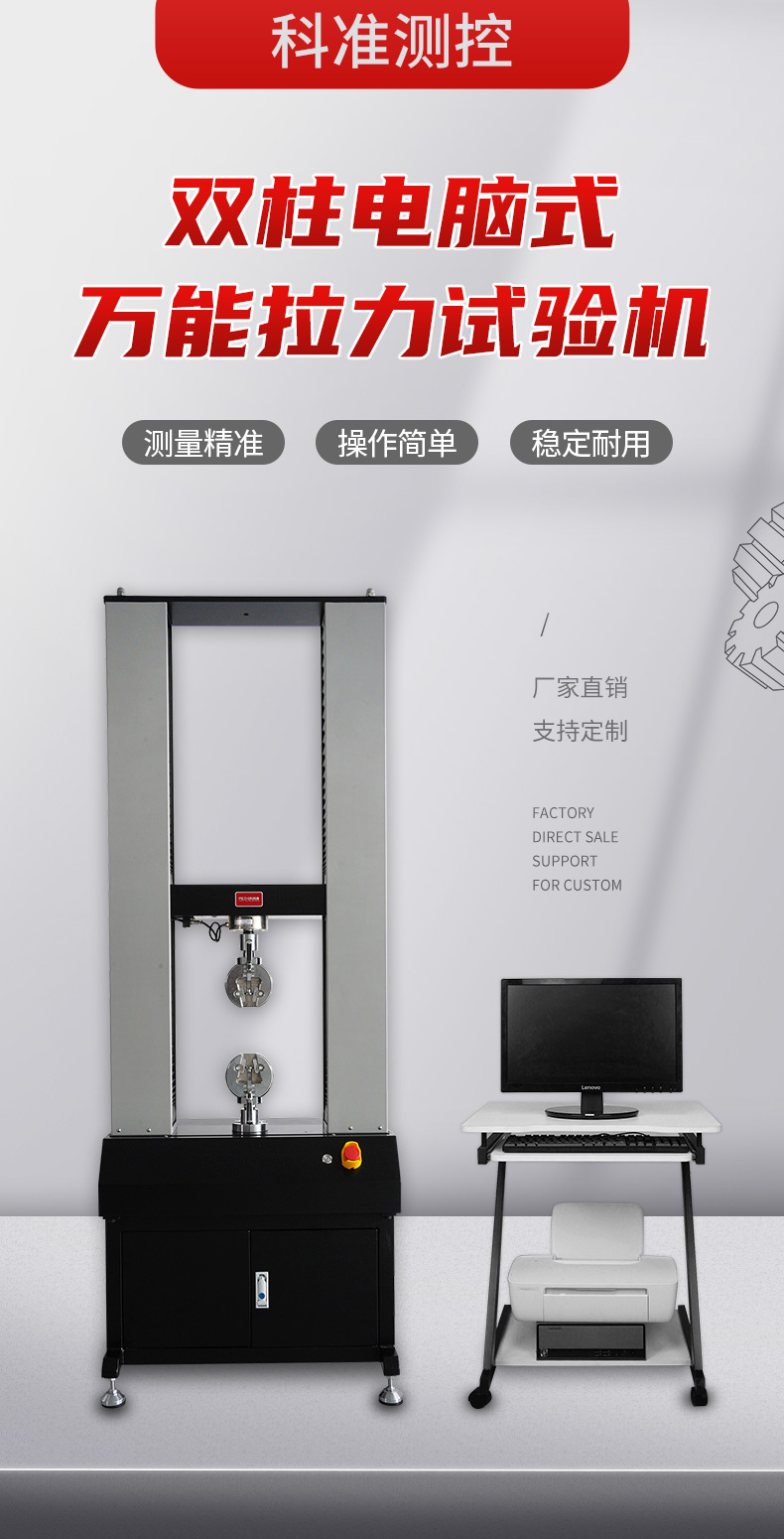

双柱型50KN/5T微电脑金属拉力试验机

双柱型50KN/5T微电脑金属拉力试验机

  • 产品分类:双柱拉力机
  • 机器型号:KZ-DSC-50
  • 机器品牌:科准测控
在线咨询 153-6621-5472
产品介绍
 采用计算机机控制,传感器测力系统,门式机架,其结构新颖,数字处理准确,操作简单,
使用维护方便。本机是对金属及非金属材料进行力学性能测试的高精度、多用途的材料试验机,可进行拉伸、压缩、弯曲、剪切、撕裂、剥离试验。可计算最大力、屈服力、平均剥离力、最大变形、屈服点、弹性模量等参数测量;可进行曲线处理、多传感器支持、图形图像化的界面、灵活的数据处理、MS-ACCESS数据库支持,使系统功能更为强大。可用于科研部门、大专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。

结构优点 :
1.典雅的外观设计:动感型的底座辅以经高级喷塑处理之铝合金型材立柱;

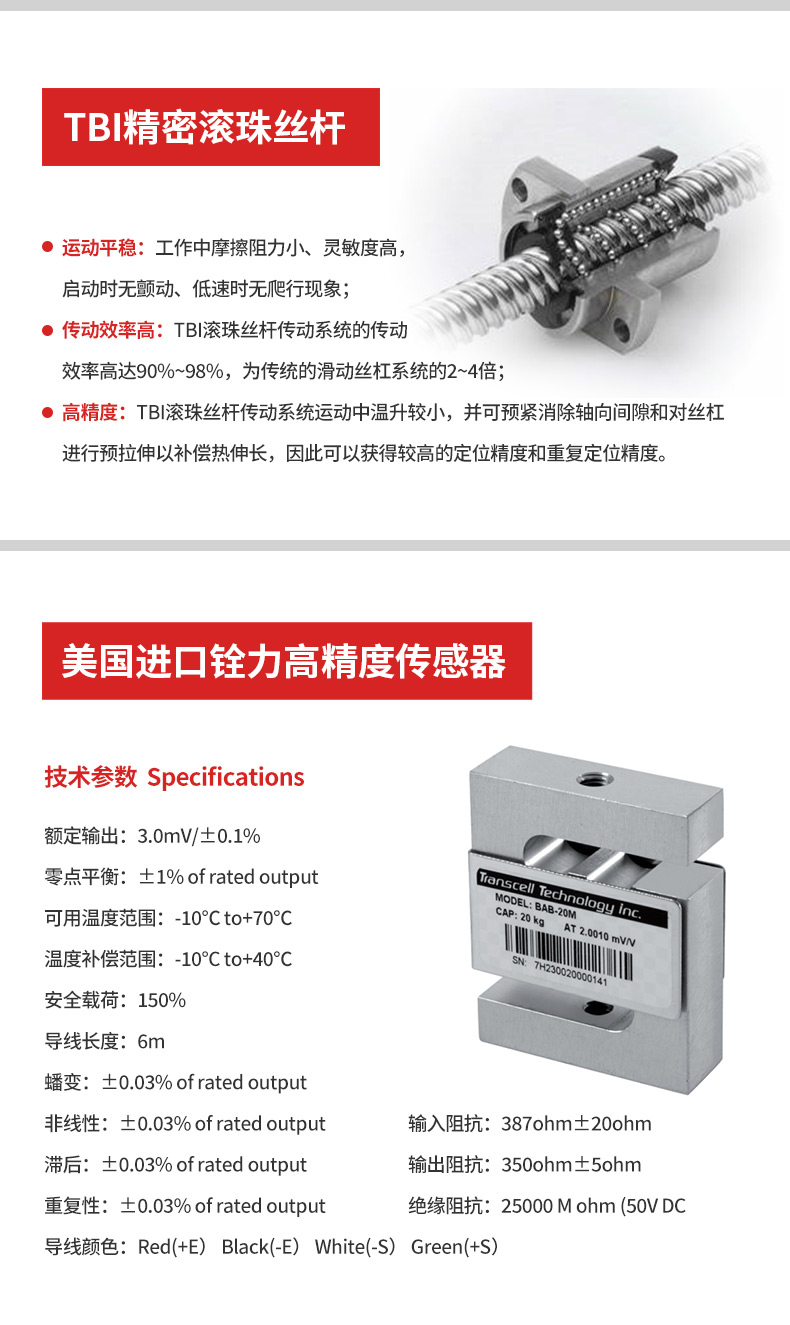

2.精密的传动机构:采用高精度、无间隙滚珠螺杆及时规皮带作为传动系统精确度的保证;
3.先进的控制方式:全计算机式数据采集及运动控制;
4.强大的软件功能:Windows XP操作系统下的全开放式测试软件,用户可使用软件现有功能完成几乎所有
的力学测试项目,也可根据自己的实际需要自行编辑测试方法。测试结果可与Office等绝大部分自动化办公软件实现共享;
5.超高的测试精度:优于1级的测力准确度,1/200,000的力值分辩率,变形测量分辨率可达0.0001mm;
6.全新的接口设计:预留金属引伸计、位移编码器及大变形两点延伸器接口,方便用户选择;
7.人性化的操控方式:在全计算机控制操作的基础上还可选择外接手动控制盒达到操作仪器的目的。

满足标准:
本试验机根据《电子式万能试验机》GB/T 16491-2008标准制造。
本试验机根据GB/T12160-2002《单轴试验用引伸计的规定》和GB/T16825-2008《拉力试验机的检验》进行检定和验收。
该机器完全满足GB/T228-2002/2010《金属材料室温拉伸方法》的要求。

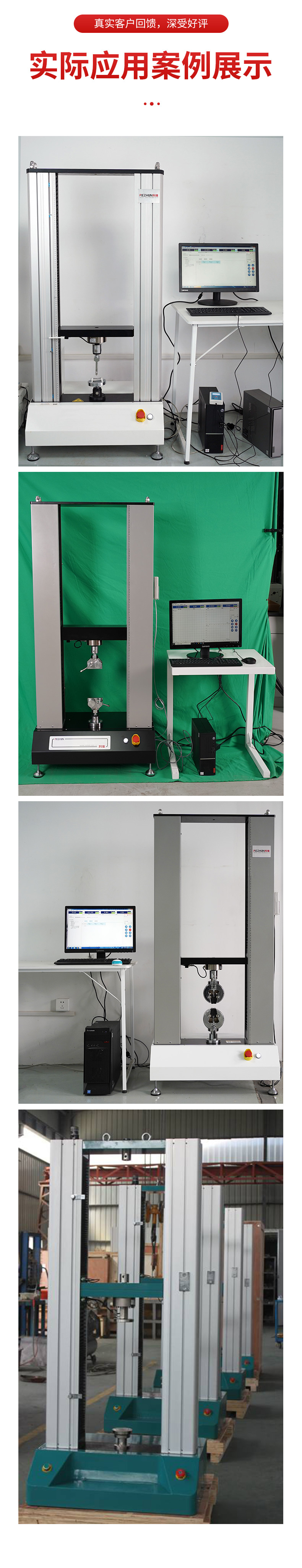

产品展示

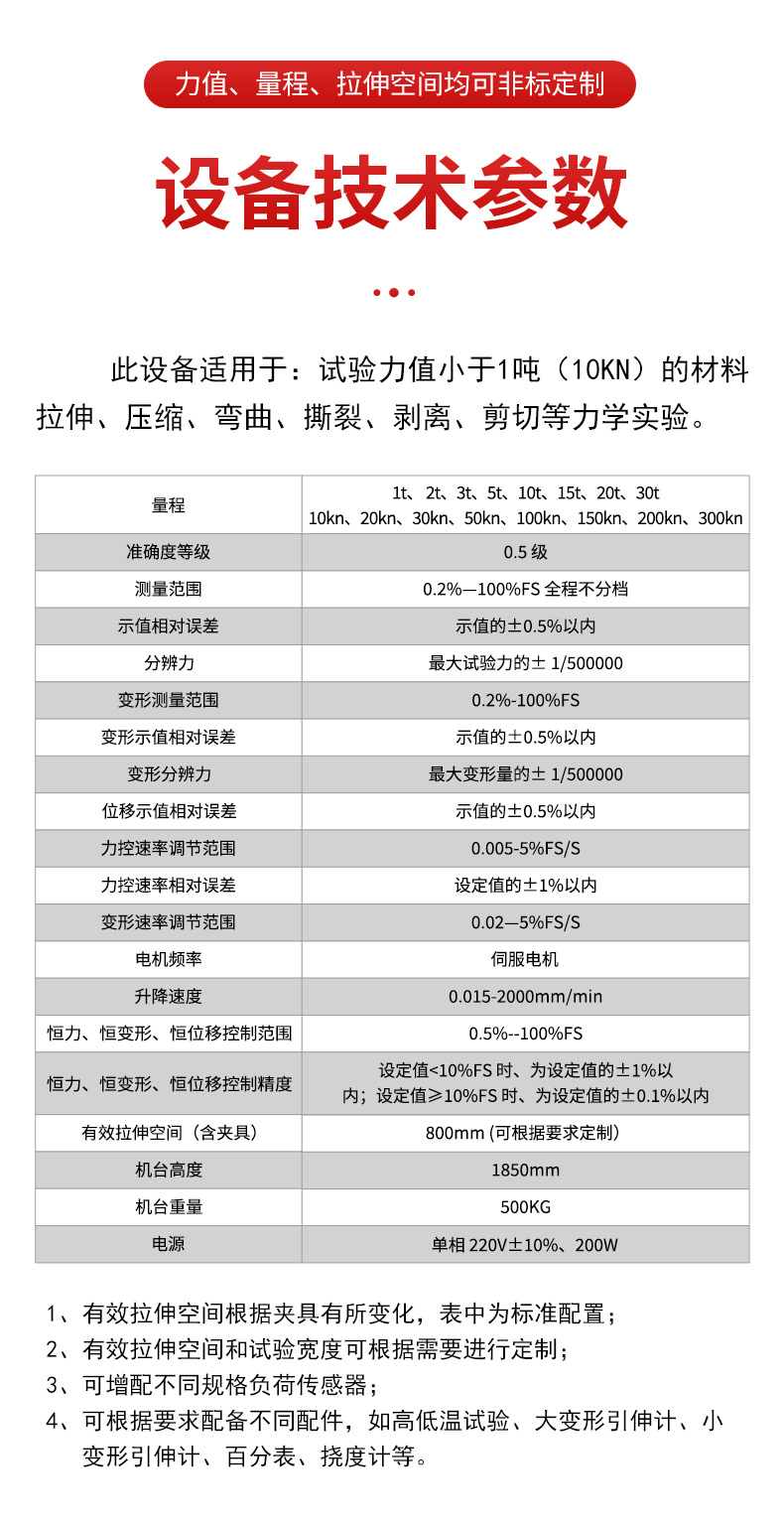

技术参数
型号 :KZ-5T
试验机等级 :1级
最大试验力 :5T
试验力允许误差示值的 : ±1%以内
力值分辨率 : 最大试验力的1/300000
变形测量范围 : 0.4%-100%FS
变形测量允许误差 : 示值的±1%以内
位移分解度 : 0.001mm
最大行程 : 900mm(不含夹具)
有效试验宽度 : 400mm
位移速度调节范围 : 0.01-500mm/min(特殊测试速度亦可依客户需求定制)
位移速度控制精度 :
速率≤5mm/min时,设定值的±0.5%以内、
速率≥5mm/min时,设定值的±0.5%以内。
数据采样频率 : 50HZ(最高可达500HZ)
软件 : 标配开环软件(可选择全闭环测量软件)

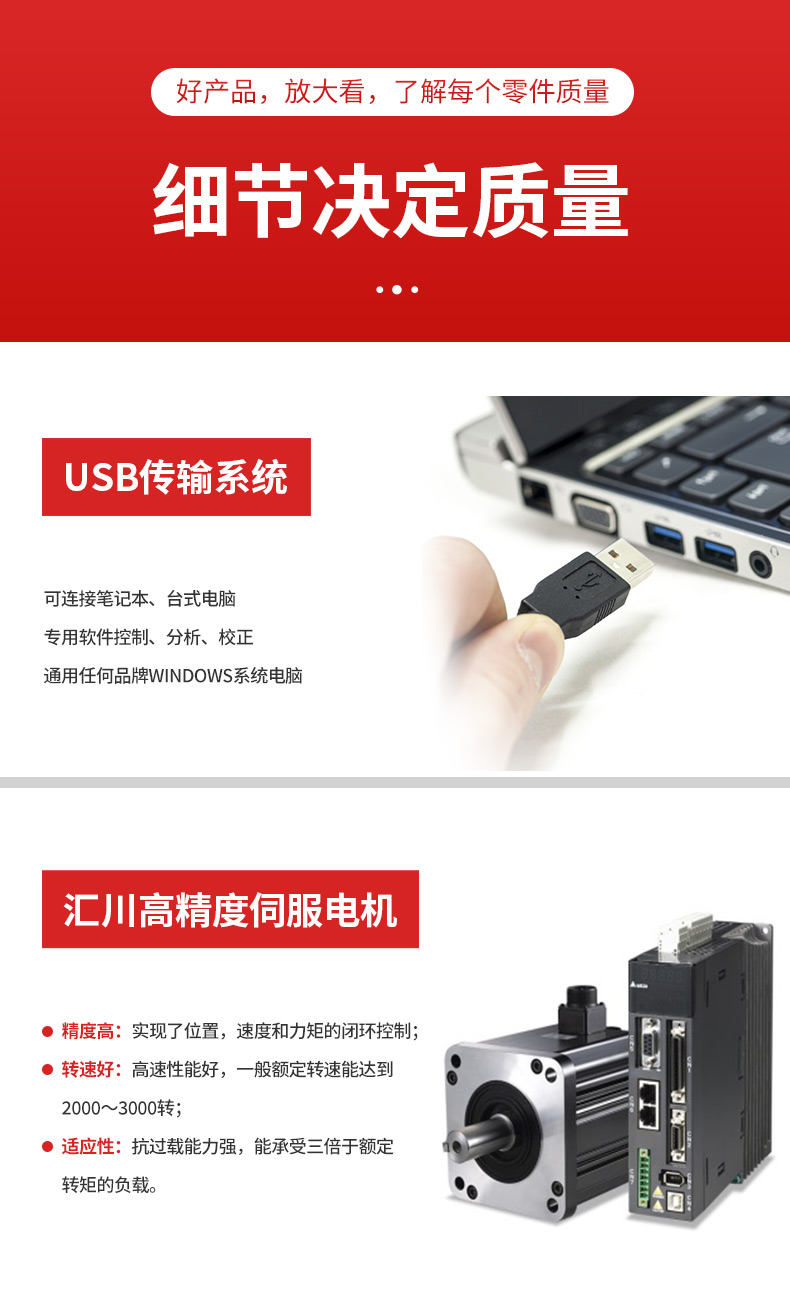

传动机构 : 交流伺服电机+伺服驱动器+蜗轮蜗杆减速机+滚珠丝杆
主机外形尺寸 :约640mm*720mm*2000mm
重量约 : 380kg
电源 :  1∮,220V/50HZ,功率约1.5KW

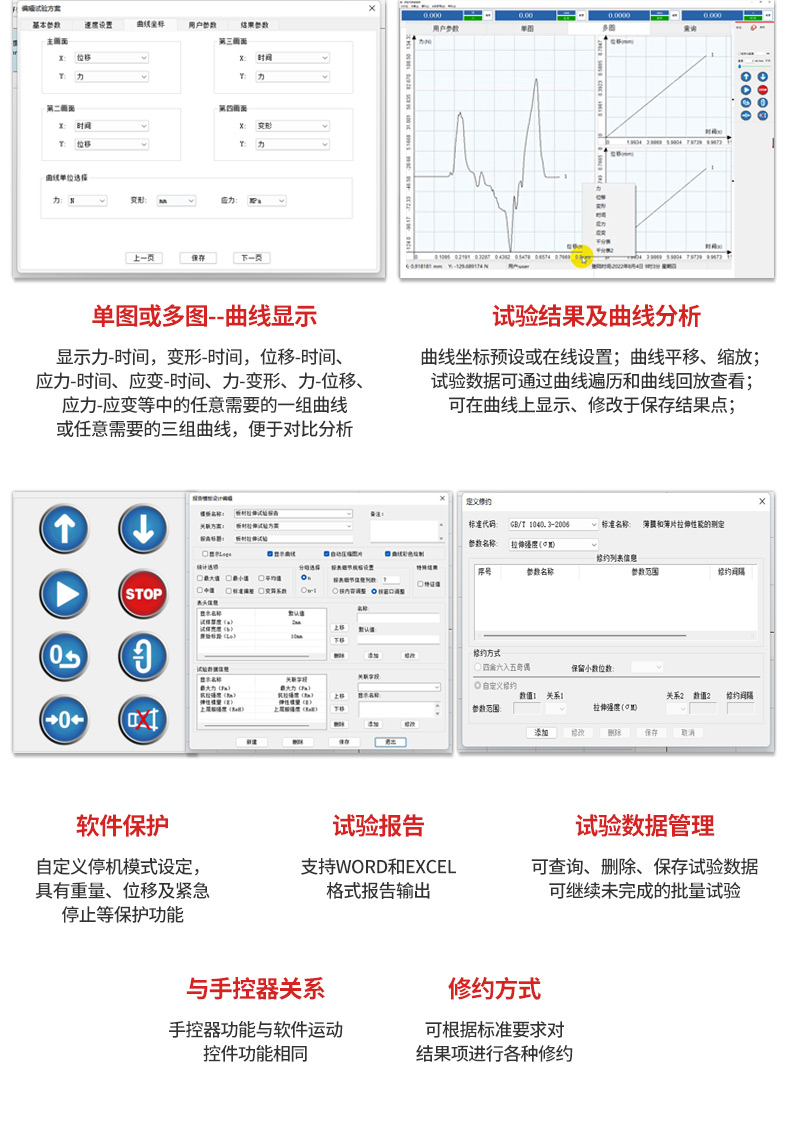

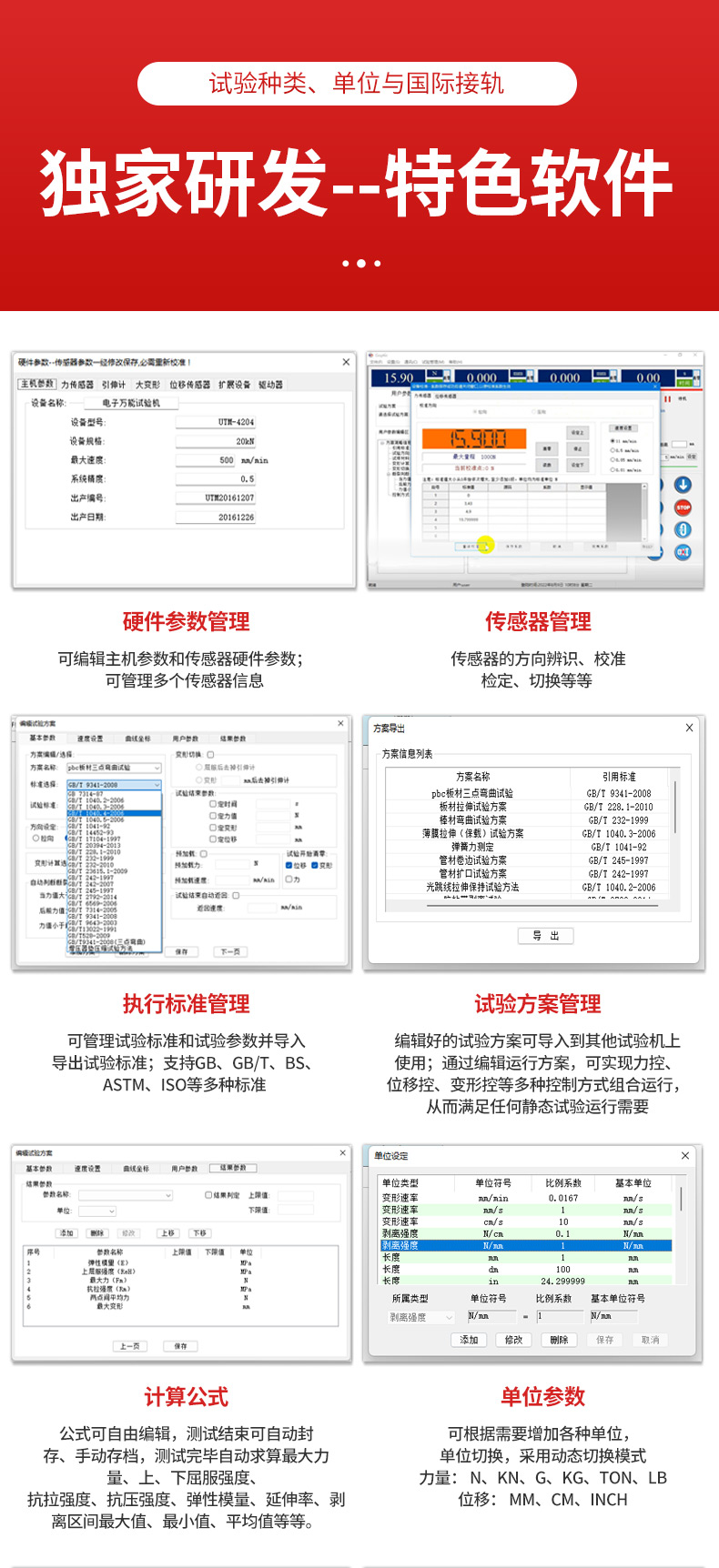

软件功能介绍:
A. 测试标准模块化功能:提供使用者设定所需应用的测试 标准设定,范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。
B. 试品资料:提供使用者设定所有试品数据,一次输入 数据永久重复使用。并可自行增修公式以提高测试数据契合性。
C. 双报表编辑:完全开放式使用者编辑报表,供测试者选择 自己喜好的报表格式(测试程序新增内建EXCEL报表 编辑功能扩展了以往单一专业报表的格局)
D. 各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,变形单位mm、cm、inch。
E. 图形曲线尺度自动最佳化Auto Scale,可使图形以 最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变 荷重-2点延伸图,以及多曲线对比。
F.测试结果可以EXCEL格式的数 据形式输出。
G.测试结束可自动存档、手动存档,测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。 数据备份:测试数据可保存在任意硬盘分区。
H.多种语言随机切换:简体中文、繁体中文、英文。
I.软件具有历史测试数据演示功能。

可测试项目:
(一)普通测试项目:(普通显示值及计算值)
●拉伸应力   ●拉伸强度
●扯断强度   ●扯断伸长率
●定伸应力   ●定应力伸长率
●定应力力值  ●撕裂强度
●任意点力值  ●任意点伸长率
●抽出力    ●粘合力及取峰值计算值
●压力试验   ●剪切力剥离力试验
●弯曲试验   ●拔出力穿刺力试验

(二)特殊测试项目:
1.弹性系数即弹性杨氏模量
定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数,其值越高,材料越强韧。
2.比例限:荷重在一定范围内与伸长可以维持成正比之关系,其最大应力即为比极限。
3.弹性限:为材料所能承受而不呈永久变形之最大应力。
4.弹性变形:除去荷重后,材料的变形完全消失。
5.永久变形:除去荷重后,材料仍残留变形。
6.屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。屈服点分为上下屈服点,一般以上屈服点作为屈服点。
屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,上下起伏,伸长发生较大变化,这种现象叫作屈服。
7.屈服强度:拉伸时,永久伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。
8.弹簧K值:与变形同相位的作用力分量与形变之比。
9.有效弹性和滞后损失:

在伺服控制材料试验机上,以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时,
测定试样收缩时恢复的功和伸张时消耗的功之比的百分数,即为有效弹性;
测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百数,即为滞后损失。
常用夹具
应用领域
应用行业 : 本机广泛应用于计量质检、科研部门、大专院校、五金、橡塑料、纸品、彩印包装、胶粘带、箱包手袋、纺织、医药、日化、食品、电线电子等行业。
