 600KN/60吨液压拉力试验机

600KN/60吨液压拉力试验机

  • 产品分类:液压拉力机
  • 机器型号:KZ-YY-600KN
  • 机器品牌:苏州科准仪器
在线咨询 153-6621-5472
产品介绍
机器介绍:
TSKL-600KN 系列微机控制电液伺服万能试验机采用油缸下置式主机,主要用于各种金属、非金属材料的拉伸
、压缩、弯曲和剪切试验,以及一些产品的特殊试验,适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域,
试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》等标准的要求。

主机简介:
采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。

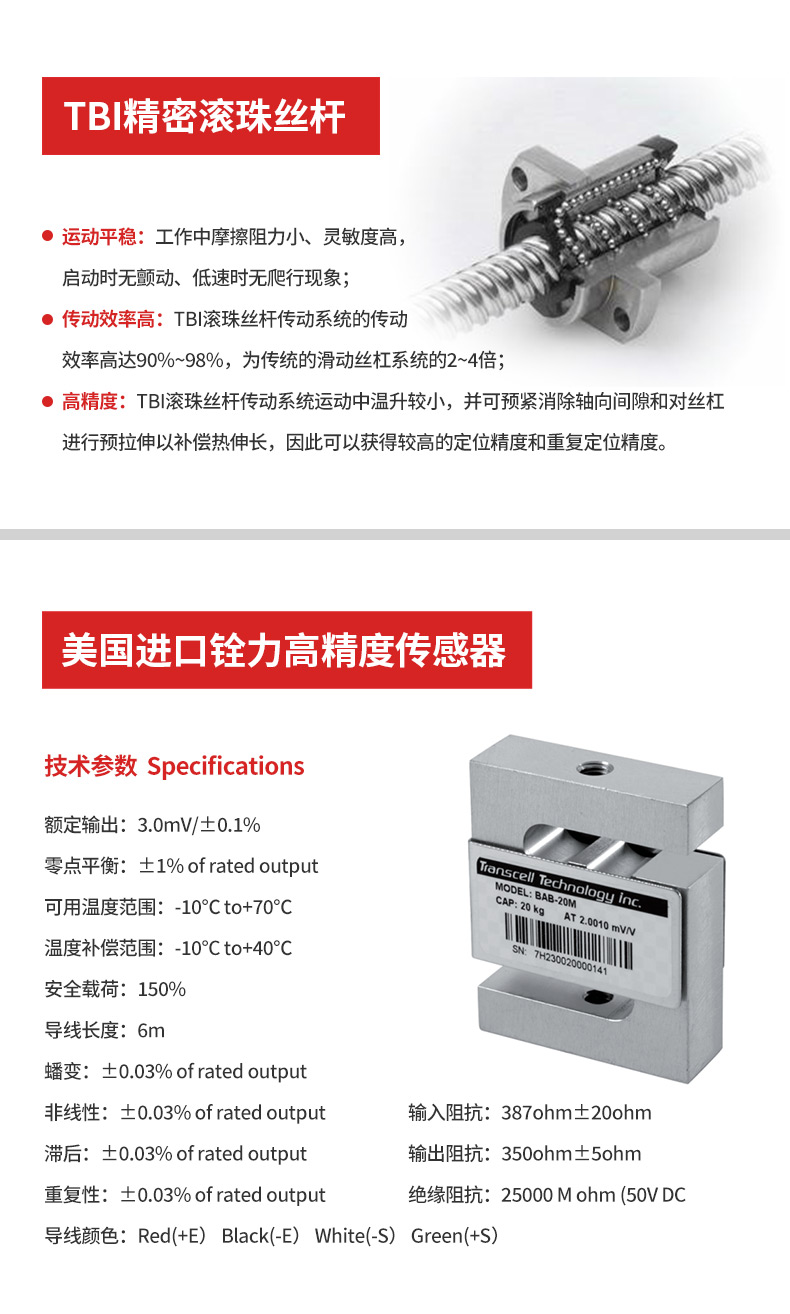

传动系统:下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动,实现拉伸、压缩空间的调整。
液压系统:油箱内的油经过过滤油网被吸入油泵后,经油泵的输油管送到送油阀内,当送油手轮关闭时,由于油压作用而将活塞推开,

油从回油管流回油箱,当送油手轮打开时,则油液经由油管进入工作油缸内,再通过压力油管经过回油阀体流回油箱。

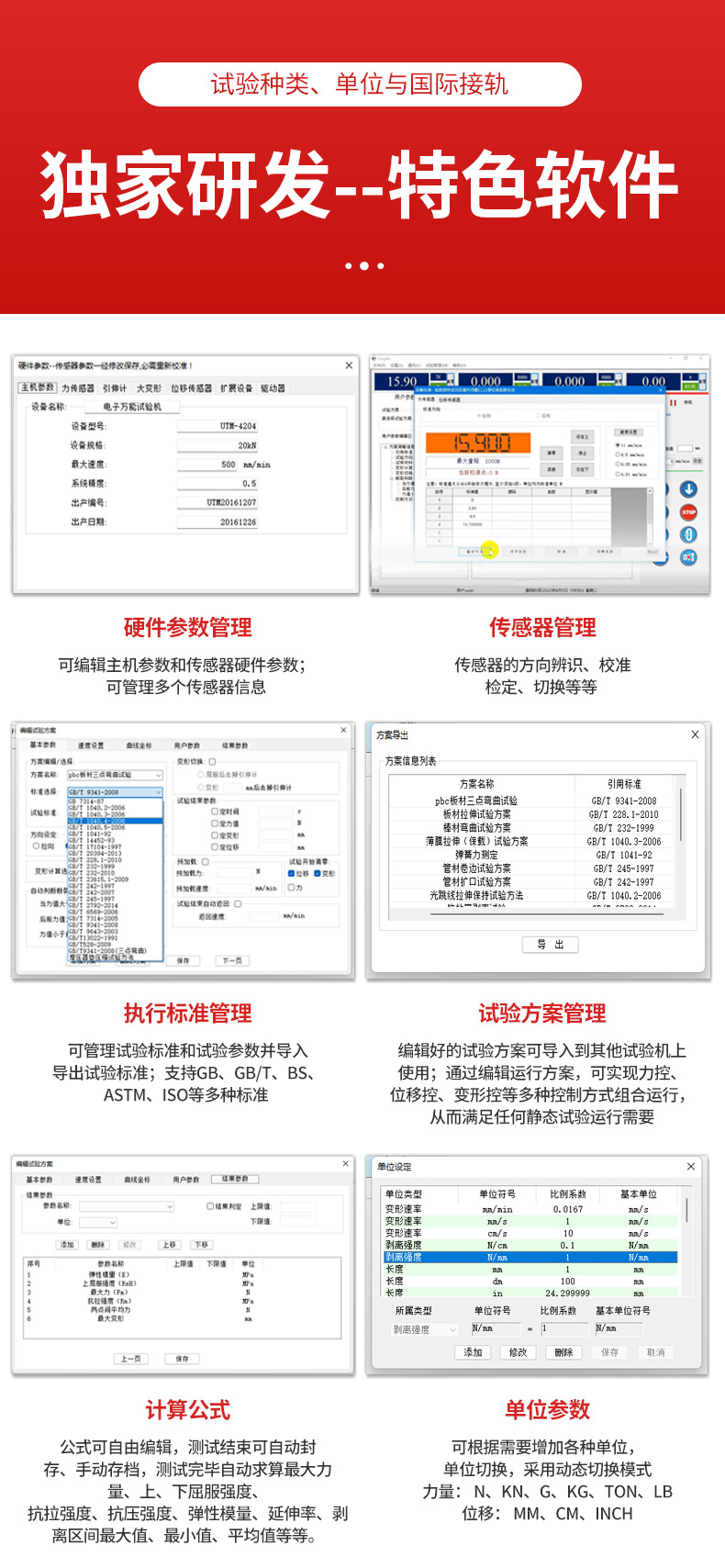

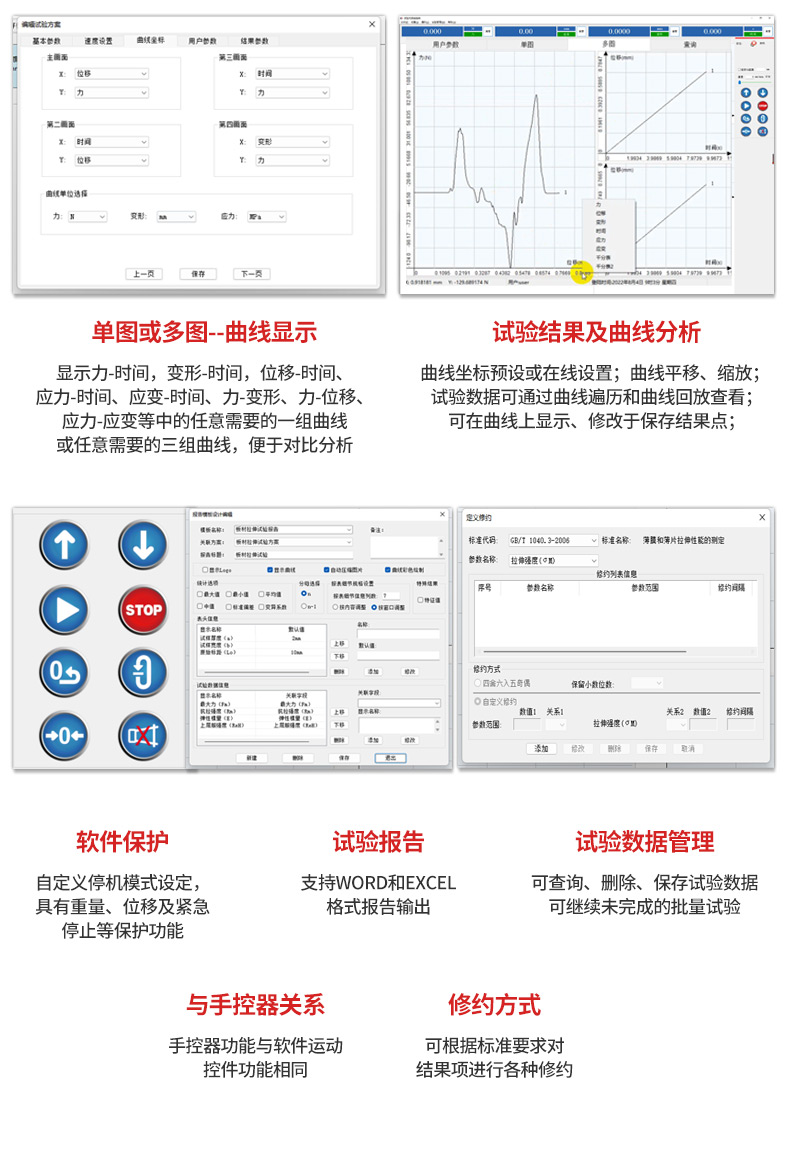

控制系统:
1.支持进行拉伸、压缩、剪切、弯曲等试验;
2.支持开放编辑试验、编辑标准和编辑步骤,并支持导出导入试验、标准和步骤;
3.支持试验参数自定义;
4.采用开放式的EXCEL报表形式,支持用户自定义报表格式;
5.查询打印试验结果灵活方便,支持打印多个试样,自定义排序打印项目;
6.程序自带强大试验分析功能;
7.程序支持分级管理两级(管理员、试验员)用户管理权限。

安全保护装置 :
a.当试验力超过最大试验力的3%时,过载保护,油泵电机停机。
b.当活塞升起达到上极限位置时,行程保护,油泵电机停机。附具全套附具包括:拉伸附具,压缩附具,弯曲附具。

机器优点:
1.采用进口高压齿轮泵噪音低、压力平稳;
2.动力系统与操作台一体化设计,便于操作,节省实验空间;
3.表面经喷塑处理,外形美观;
4.实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;
5.数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/500000,全程不分档;
6.选用BB、AD、Xilinx等原装名牌集成器件,全数字化设计;
7.符合PCI总线标准,微机自动识别和安装,做到“即插即测”;
8.电子测量系统无电位器等模拟元件,保证互换性,方便维修更换。

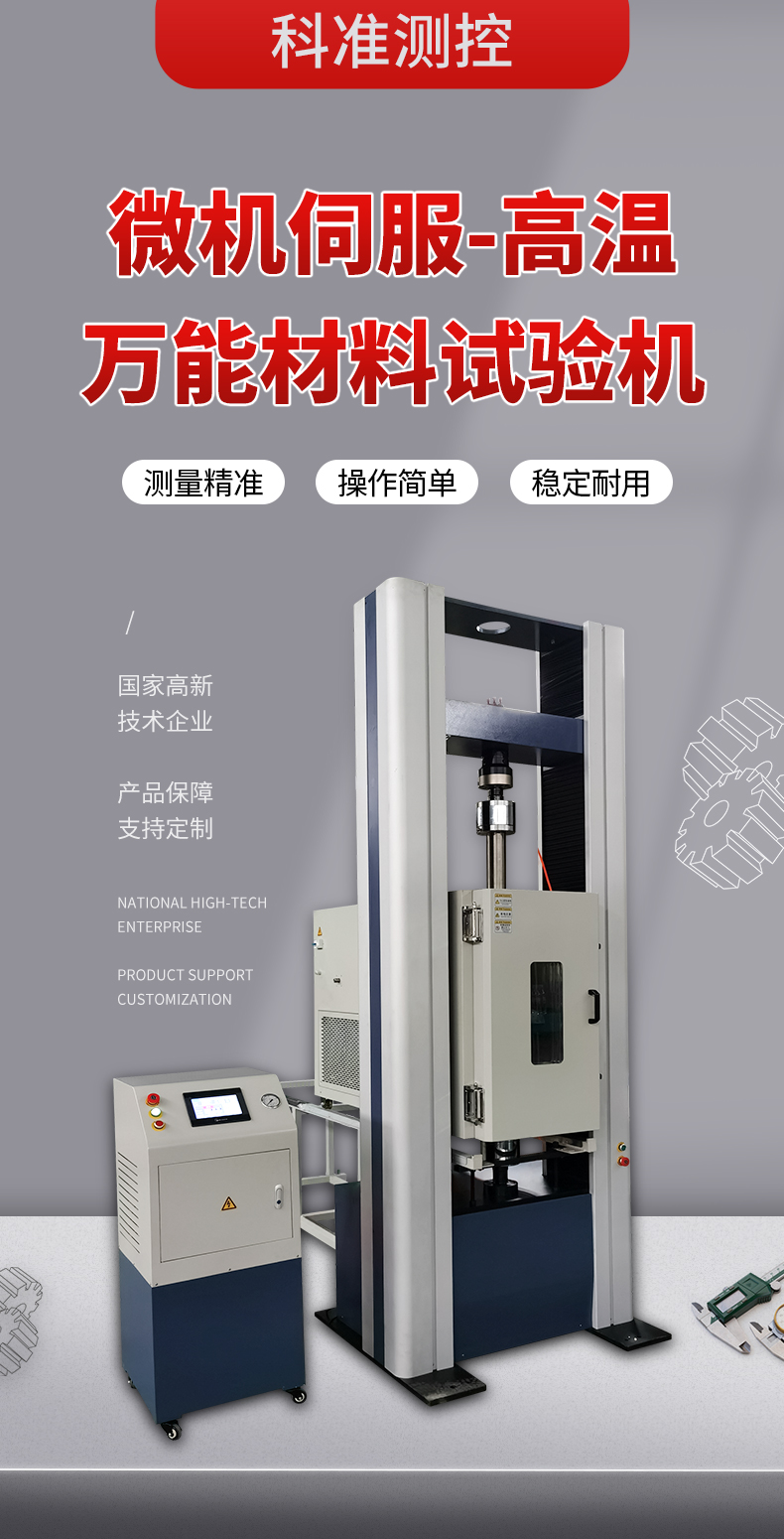

产品展示
技术参数
产品型号:KZ-YY-600KN
最大试验力:600KN
试验力有效测量范围:12KN-600KN
试验力示值精度:±1%;可选配±0.5%
位移测量分辨力:0.01mm
变形测量精度:±0.5%
恒力、恒位移、恒变形控制范围:0.4%-100%FS
恒力、恒位移、恒变形控制精度:
设定值<10%FS时,设定值的±1%以内;
设定值≥10%FS时,设定值的±0.5%以内。
最大拉伸空间:600mm
最大压缩空间:450mm
夹紧方式:液压夹紧
圆试样夹持直径:φ13-φ40mm
扁试样夹持厚度:0-40mm
弯曲试验支滚间距:350mm
支滚宽度:140mm
支点直径:30mm
主机外形尺寸:900*850*2150
油箱尺寸:1100*700*950
整机重量:2900kg
电源:三相五线制,50HZ

☆拉伸空间、压缩空间可根据客户要求定做
液压控制柜细节展示:
常用夹具

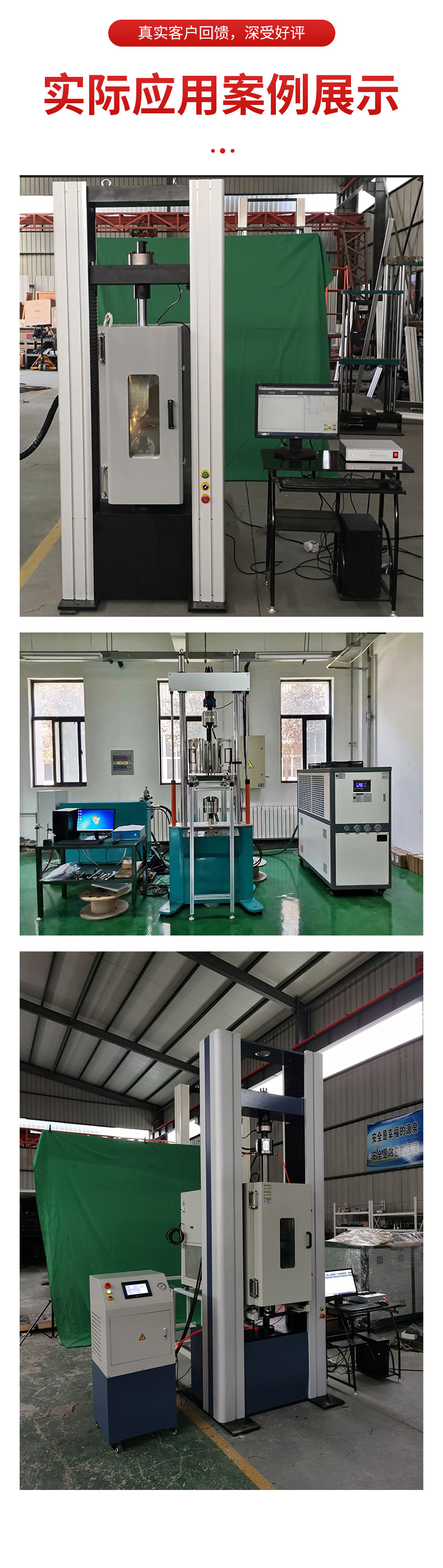

案例展示
应用领域
